火災自動報警及聯動控制系統
產品詳情
特點：
1)二總線，無極性
2) 內置微處理器
3)具有掉線檢測功能
4) 插拔式模塊結構，方便施工安裝
5)對于電流小于100μA的接口，可并聯16只接入該模塊
6)軟硬件多級濾波，提高了模塊的抗干擾能
技術參數:
| 名稱 | 參數 |
|---|---|
| 總線協議 | T3協議 |
| 工作電壓 |
總線電壓15V～28V脈沖電壓 電源電壓DC24V（20~28V） |
| 工作電流 |
總線監視電流≤1.1mA 總線報警電流≤2.9mA p1+、N1—端電流：＜2.8mA（故障），2,8~9mA（正常），＞11mA（報警） |
| 指示燈狀態 |
巡檢指示燈：巡檢時閃亮，綠色 火警指示燈：報警時長亮，紅色 故障指示燈：故障時常亮，黃色 |
| 線制 | 二總線制，無極性，電源電壓DC24V，無極性 |
| 編碼方式 | 電子編碼 |
| p1+、N1—兩端必須接一個6,8k/1W的終端電阻 | |
| 使用環境 | -10℃～55℃，≤95%RH，不凝露 |
| 顏色 | 米黃色 |
| 重量 | 約132g |
| 外形尺寸 | 87.0mm*87.0mm*37.0mm（含底座） |
| 執行標準 | GB 16806-2006 |

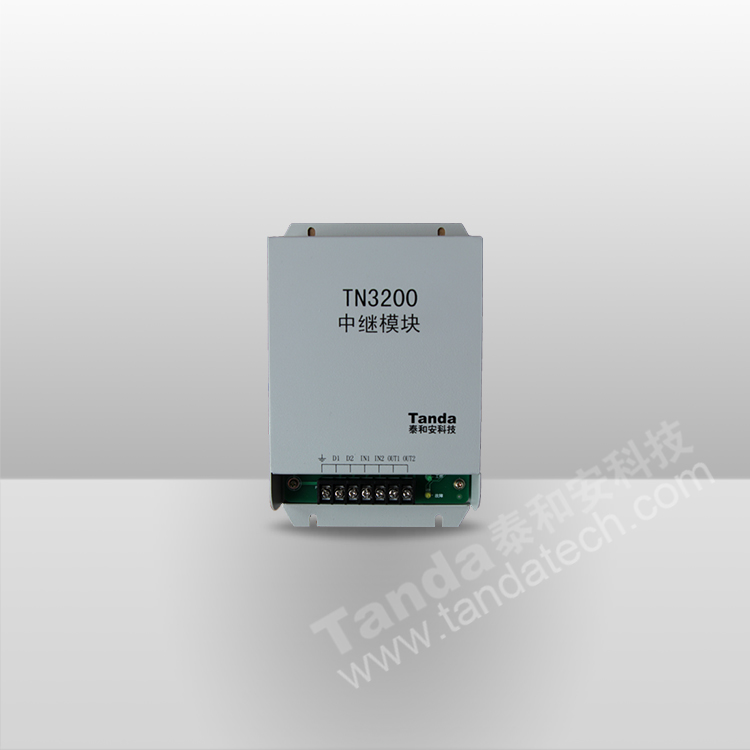

消防中繼模塊

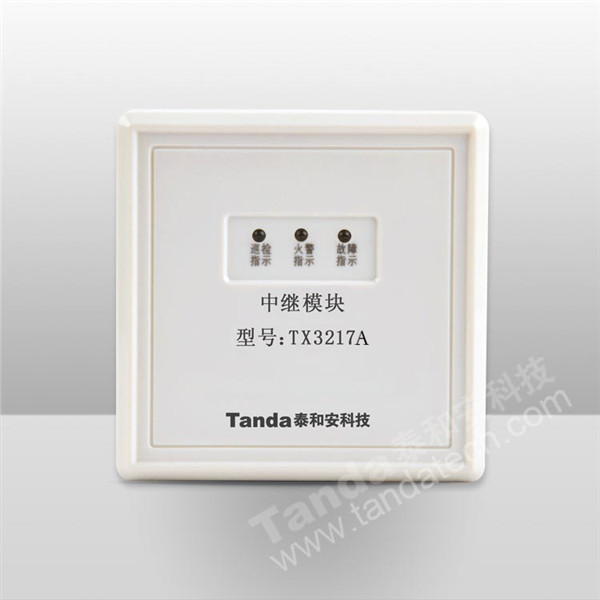

中繼模塊
